直流電機測試系統

測試系統簡述：

   本系統有（磁粉、磁滯、電渦流）測功機、直流電參數、測功機控制器、儀表控制系統柜及電機專用測試軟件組成。系統采用了高精度的電量傳感器和高精度的JC型轉矩轉速傳感器，可滿足各種型號。各種不同等級電機的電壓、電流、頻率、輸入功率、功率因數、轉速、轉矩、輸出功率、效率等進行精確測量的要求。

一、        測功機參數：（選配測功機）：

1. 磁粉測功機型號：  ZF500KB
      轉矩：  50（N.m）

      轉速：    0-3500  (r/min)

      連續運行功率：3（KW）

水冷運行功率：5KW

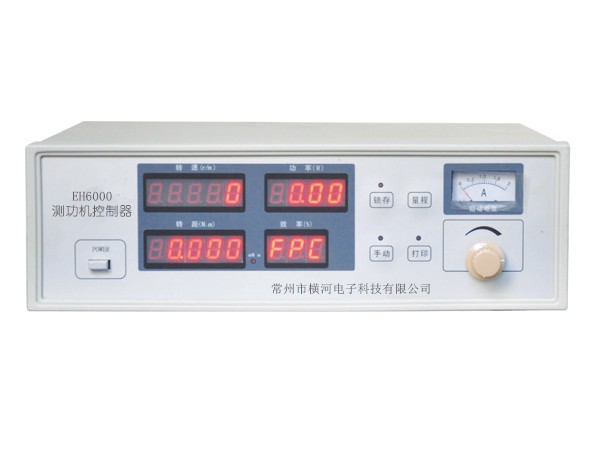

二、測功機控制器參數表：

1．測量精度：

2．其它技術指標：

輸入：最大轉速，轉矩測量輸入信號均為額定量程；

采樣時間：40mS  ；  顯示刷新時間：0.4s；

整機功耗：<20W ；    儀表重量：約 4 kg

儀表外形最大尺寸：寬×高×深（358×123×363）

儀表裝架開口尺寸：寬×高 （348×104）

3．工作環境：

溫度：(0～40)℃      濕度：(20%～75%)RH      大氣壓力: (86～106)kPa

儀表工作電源：AC 220V±10%  50/60Hz

無較重的振動及電磁干擾

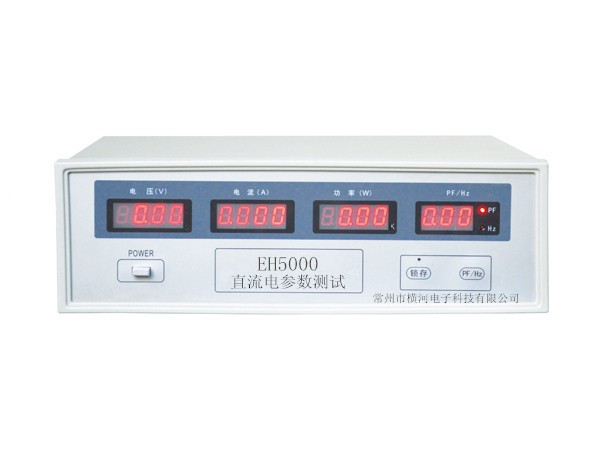

三、直流電參數測量?jī)x參數表：

1. 測量精度

2. 其他參數：

輸入方式：電壓電流均為浮置輸入；電壓輸入阻抗大于500kΩ、電流輸入阻抗約2mΩ。

    測量信號最大峰值：電壓電流均為最大量程的1.1倍；

A/D轉換：速率約10000次/秒，12位，電壓、電流分時采樣；

顯示更新：約3次/秒。

整機功耗：< 10VA；儀表重量：約 4kg ；

儀表尺寸:  寬 x 高 x深：400 x 130 x 380 mm

3. 工作環境：

大氣壓力：（86～106）kPa ；

  溫度：（0～40）℃  ；

相對濕度：≤85%RH

儀表工作電源：AC（180～240）V  50/60Hz

四、直流穩壓穩流電源

主要技術性能指標

 1、工作條件：

輸入電壓：AC220V±10%    50±5Hz

環境溫度：0℃～40 ℃

相對濕度：≤85%

 2、技術指標：

輸出電壓：0～50     V     （可選定制）

輸出電流：0～ 200     A   （可選定制）

負載效應：≤3‰

源效 應：≤3‰

周期與隨機漂移：Vp-p≤20mV            CC≤200 mV

3、保護功能：

   3.1  過壓保護（過壓點可以設定）

   3.2  過流保護（過流點可以設定）

   3.3  過熱保護

4、數字電壓表、數字電流表

5、外接采樣功能

6、外形尺寸：（寬X深X高）mm

3、電源的組成

     1、電源的主回路：由功率變壓器，可控硅控制模塊、橋式整流，電容濾波、

         晶體管串聯調整部分組成。

      2、電源的控制回路：由穩壓電路、穩流電路、保護電路、外接采樣電路組成

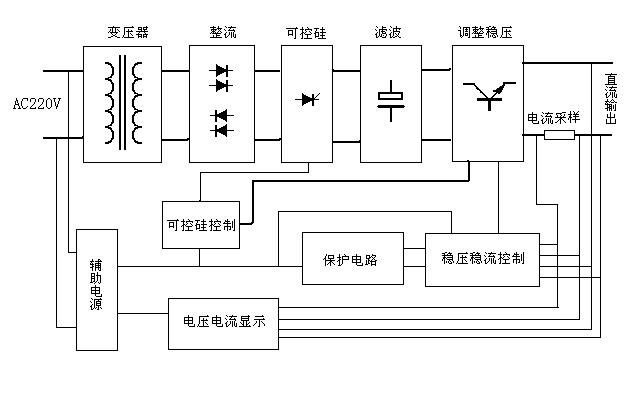

4、工作原理框圖

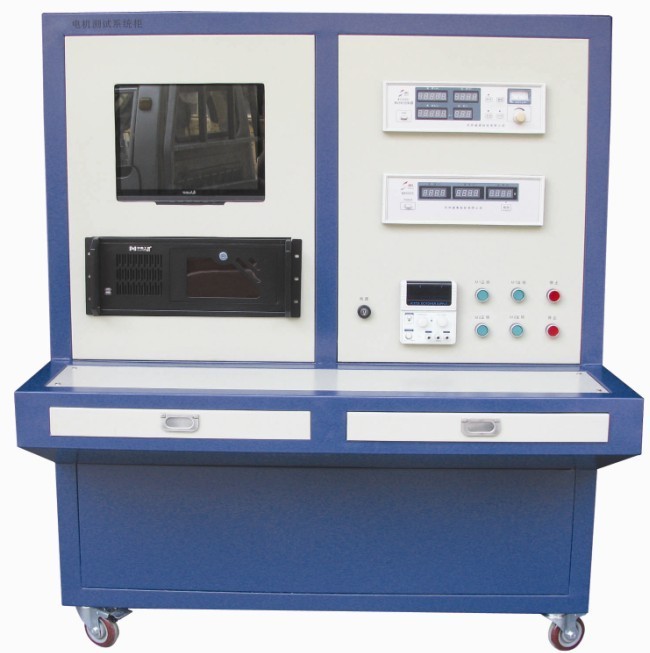

五、電機測試系統柜：

此圖僅供參考

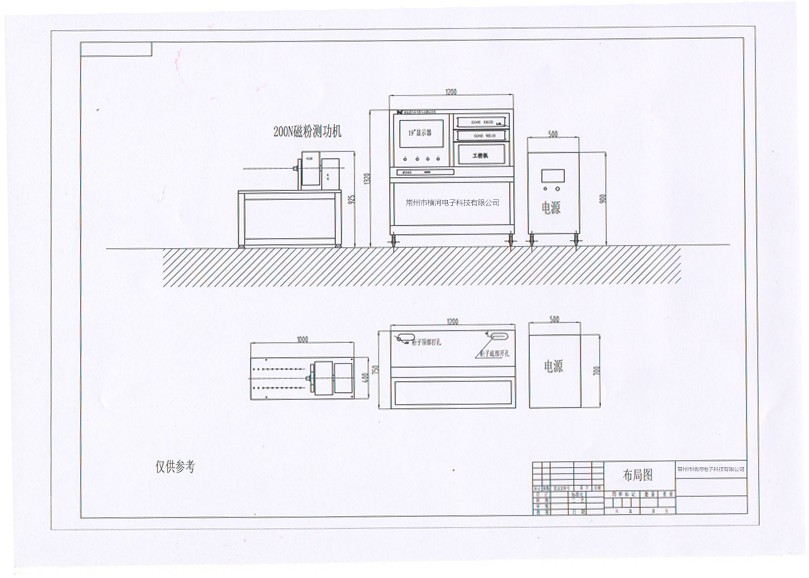

測功機分布圖（供參考）占地約3米*2米

系統功能：

 1、電腦上控制電機的開關操作；

      2、系統具有手動測試方式（此方式可不連接電腦操作），即負載通過手動調節，收據手工記錄或采集，所以數據均可鎖定；

      3、系統具有自動測試方式：即負載根據設置自動加載，掃描出電機從空載帶堵轉（或設定值）的特征曲線；

      4、測試結果：電機測試數據以報表和曲線方式顯示并可見打印出來，可保存及下次打開查看顯示曲線時，可以修改曲線坐標參數及橫坐標、縱坐標的選擇。

      6、每臺電機的曲線分兩種：真實曲線，和擬合曲線（即所有數據做過平均處理過的曲線），每臺電機的測試曲線顏色可以修改，兩種曲線圖均可見打印出來。

六、電機測試系統軟件：

主要功能:

1、測試數據均數字顯示并可送到微機，采樣、畫曲線和打?。?/span>

2、采用高精度的負載傳感器；

3、整機靈敏度高，負載轉矩穩定性和測試數據一致性好；

4、系統操作方便，僅調節勵磁電流即可改變負載；

5、軟件操作簡單易學，并可實現手動、自動、定點測試方式，測試結果可

       進行真實數據和擬合數據兩種數據進行比較，并可將數據導入Excel；

七、軟件界面：

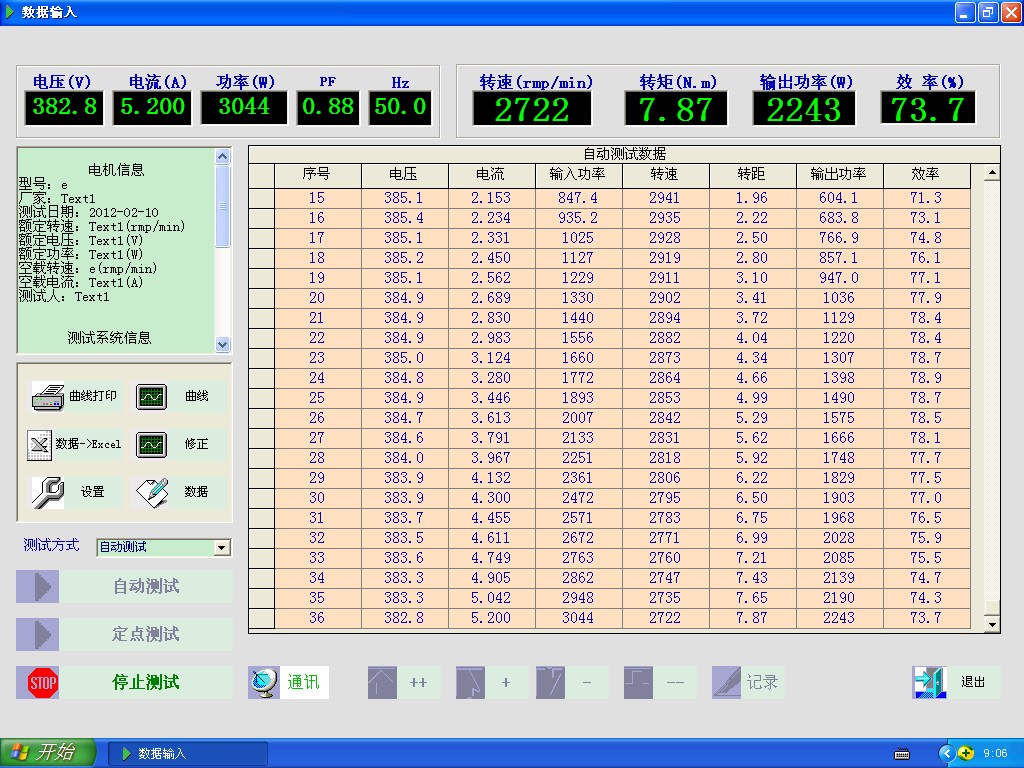

  電機測試系統軟件圖：（此電機為三相電機）數據表：

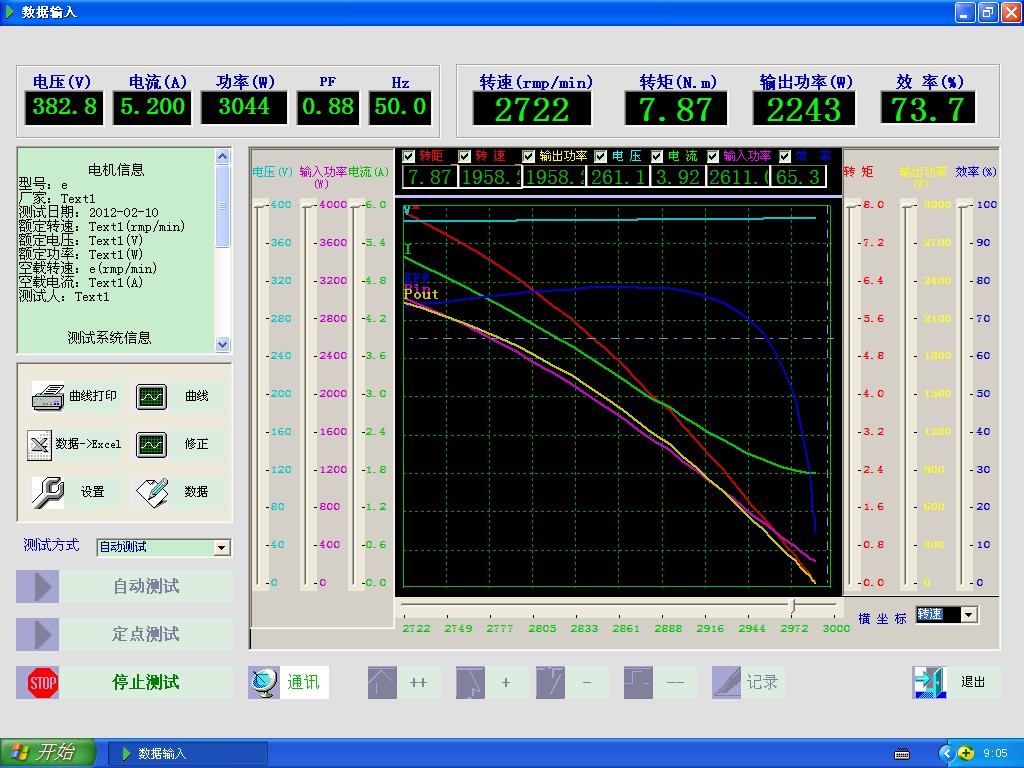

曲線圖：（無修正曲線）

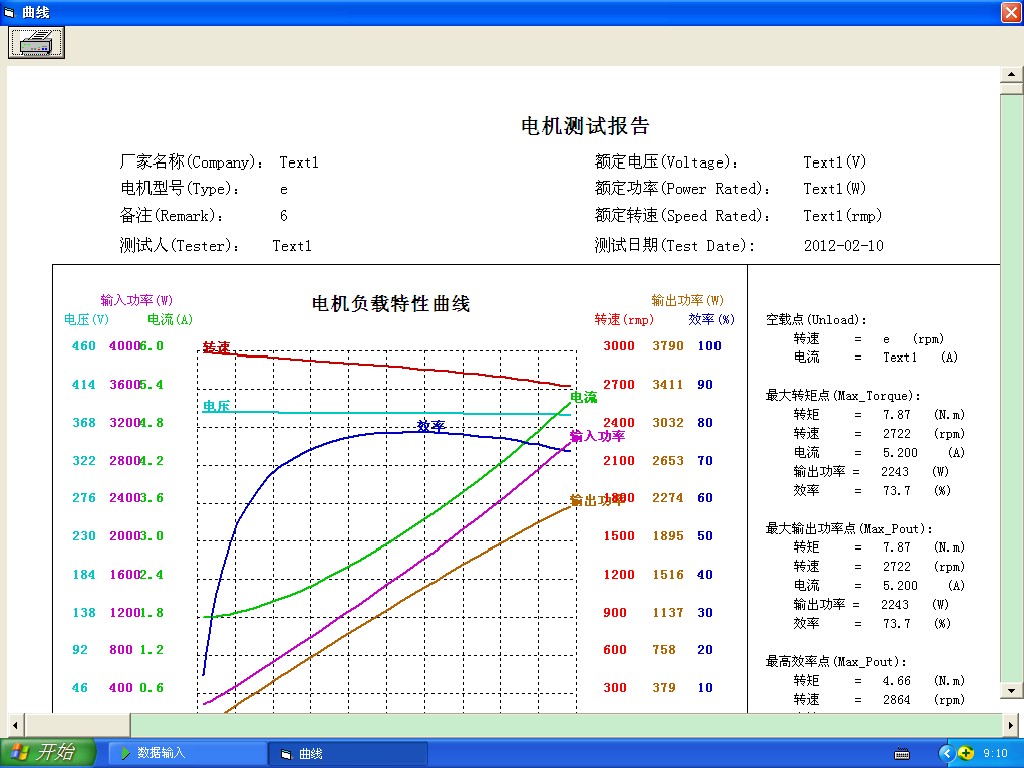

打印曲線圖：（無修正曲線）

★：以上所以圖片作為參考圖，但實際設備與上述圖片基本一致。
