本系統有（磁粉、磁滯、電渦流）測功機、三相交流電參數、測功機控制器、儀表控制系統柜、電機夾具及專用測試軟件組成。系統采用了高精度的電量傳感器和高精度的JC型轉矩轉速傳感器，可滿足各種型號。各種不同等級電機的電壓、電流、頻率、輸入功率、功率因數、轉速、轉矩、輸出功率、效率等進行精確測量的要求。

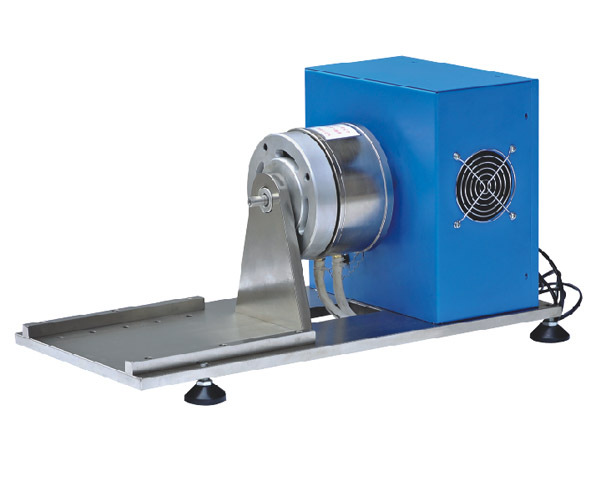

一、 測功機參數：（選配測功機）：（圖片僅供參考）
示例：測功機型號：1.EHDW200KB(電渦流測功機)
轉矩：0.2-20（N.m）
轉速： 800-15000 (r/min)
轉矩精度：±0.5% 轉速精度：0.2%
連續運行功率：6KW
最大瞬間功率：10KW
冷卻方式：水冷
二、測功機控制器參數表：
1．測量精度：
測量參數 | 測量范圍 | 測 量 誤 差 | 分辨力 | 過載 | ||
轉速（r/m） | 1～30000 | ±（0.1%讀數+0.1%量程） | 1轉 | 32000轉 | ||
轉距 | (mN.m) | 10.00～1000.0 | ±（0.25%讀數+0.25%量程） | 0.01mN.m | 1100mN.m | |
（N.m） | 2.000～200.0 | ±（0.25%讀數+0.25%量程） | 0.01N.m | 210.0N.m | ||
輸出功率 | 0-10KW | ±（0.25%讀數+0.25%量程） | 0.01W | 10KW | ||
效率（%） | 0.00～99.9 | 0.01% | ||||
2．其它技術指標：
輸入：最大轉速，轉矩測量輸入信號均為額定量程；
采樣時間：40mS ； 顯示刷新時間：0.4s；
整機功耗：<20W ； 儀表重量：約 4 kg
儀表外形最大尺寸：寬×高×深（358×123×363）
儀表裝架開口尺寸：寬×高 （348×104）
3．工作環境：
溫度：(0～40)℃ 濕度：(20%～75%)RH 大氣壓力: (86～106)kPa
儀表工作電源：AC 220V±10% 50/60Hz
無較重的振動及電磁干擾

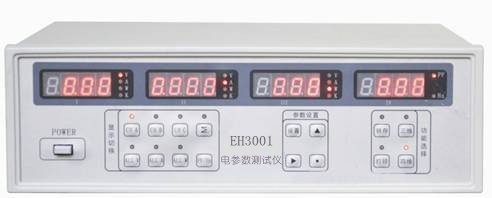

三、三相電參數測量儀參數表：
1、主要特點
1、 適用于三相（單相可兼用）用電設備的電壓、電流、功率、功率因數、頻率等參數的真有效值檢測。
2、 采用16位LED數字顯示，按鍵轉換顯示全部電參數。
3、 電流量程可自動切換，線性范圍寬，讀數重復性好，性能穩定。
4、 方便的鎖定功能保證測量數據的同時性及操作的方便性。
5、 配有打印接口和串行RS232接口，易與計算機組成自動測試系統。
6、 電壓量程0 ~500V AC。
7、 電流量程0 ~ 40A AC。
2、主要技術指標
參 數 | 技 術 指 標 |
電 壓 | ±（0.25％讀數＋0.25％量程） |
電 流 | ±（0.25％讀數＋0.25％量程） |
功 率 | ±（0.25％讀數＋0.25％量程） |
功率因數 | 范圍0.00 ~ 1.00，精度±2個字 |
頻 率 | 45~ 65 Hz，0.05 |
電 源 | AC220V±10％，50Hz±2％ |
整機功耗 | 小于15VA |
使用環境 | 工作溫度：0 ~ 40℃，相對濕度：30％ ~ 90％ |
外形尺寸 | 335（寬）×320（深）×115（高） |
重 量 | 約5Kg |
四、電機測試系統柜：

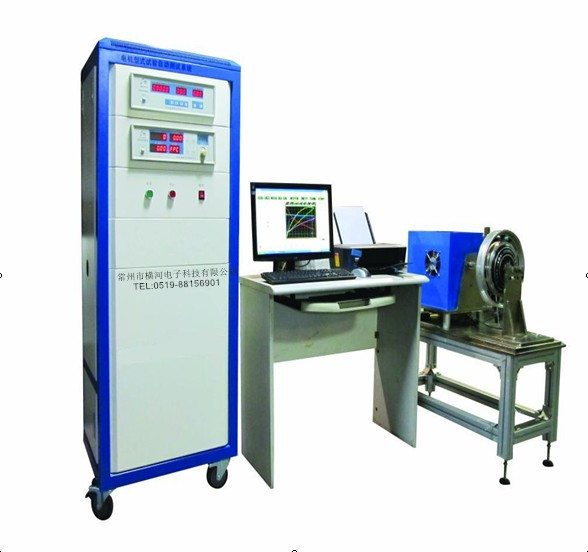

此圖僅供參考
系統功能：
1、電腦上控制電機的開關操作；
2、系統具有手動測試方式（此方式可不連接電腦操作），即負載通過手動調節，收據手工記錄或采集，所以數據均可鎖定；
3、系統具有自動測試方式：即負載根據設置自動加載，掃描出電機從空載帶堵轉（或設定值）的特征曲線；
4、測試結果：電機測試數據以報表和曲線方式顯示并可見打印出來，可保存及下次打開查看顯示曲線時，可以修改曲線坐標參數及橫坐標、縱坐標的選擇。
6、每臺電機的曲線分兩種：真實曲線，和擬合曲線（即所有數據做過平均處理過的曲線），每臺電機的測試曲線顏色可以修改，兩種曲線圖均可見打印出來。
主要功能:
8、測試數據均數字顯示并可送到微機，采樣、畫曲線和打??；
9、采用高精度的負載傳感器；
10、 整機靈敏度高，負載轉矩穩定性和測試數據一致性好；
11、 系統操作方便，僅調節勵磁電流即可改變負載；
12、 軟件操作簡單易學，并可實現手動、自動、定點測試方式，測試結果可
進行真實數據和擬合數據兩種數據進行比較，并可將數據導入Excel；
六、軟件界面：
電機測試系統軟件圖：（此電機為三相電機）數據表：
曲線圖：（無修正曲線）
打印曲線圖：（無修正曲線）
★：以上所以圖片作為參考圖，但實際設備與上述圖片基本一致。
尊敬的客戶：
您好! 感謝貴公司對我們產品的厚愛,本示例系統配置如下:
設備名稱 | 型號 | 單位 | 數量 | 備 注 |
高精度電渦流測功機 （含扭矩傳感器） | EHDW200KB | 臺 | 1 | 20N.M |
測功機控制器 | EH6000 | 臺 | 1 | |
交流電參數 | EH3001 | 臺 | 1 | |
電機測試系統柜 | 可單三相轉換 | 套 | 1 | 立式 |
電腦 | 雙串口 | 套 | 1 | 含19寸顯示器 |
電機專用夾具 | 二維 | 套 | 1 | |
電機專用測試軟件 | 套 | 1 | ||
| ||||
相關案例與方案優勢
成功案例：
中國科學研究院微電子研究所、國家電動車質檢中心、西安中船705研究所、比亞迪、吉利汽車公司、徐州金彭電動車、徐州南普電機、江蘇淮海宗申、山東007、徐州松惠、常八電機、常州永瀚電機、山東大學、河南力之星電動車、浙江大學、格蘭仕集團、浙江德東電機股份有限公司等公司合作過。也真摯希望能給您及貴公司提供到幫助。
方案優勢：
本系統的性價比高，且所采用的微機自動測試軟件適用微機操作系統Windows7、Windows XP等各種版本。通過通訊軟件，計算機和各種智能儀表能夠進行雙向通訊，可以很方便地更改儀表參數等各種數據，有友好的人機界面、系統整體性能高、可擴展性強，能夠大大提高企業的質量控制水平，是企業嚴格控制產品質量、不斷改進產品性能的不可缺少的重要手段。
