線性直流穩壓電源

一、概述

    晶體管直流穩壓穩流電源為串聯調整式穩壓電源，采用可控硅預穩技術，基準電壓是懸浮迭加技術，使輸出電壓可以從零伏起調，得到連續可調的直流輸出電壓，采用限流保護法，可使輸出電流連續可調，操作方便簡捷，其體積小重量輕，各項性能指標達到同行先進水平?？蓮V泛應用于直流電機測功機配套使用，直流電機、繼電器、電解電容等電子電器的檢測、調試、生產、老化，以及院校、科研實驗室、工業自動化、軍事、航空航天、鐵路、通信等領域。

二、主要技術性能指標

 1、工作條件：

輸入電壓：AC380V或AC220V±10%    50±5Hz

環境溫度：0℃～40 ℃

相對濕度：≤85%

 2、技術指標：

輸出電壓：0～ 2000  V   （可選）

輸出電流：0～ 2000  A   （可選）

負載效應：≤3‰

源 效 應：≤3‰

周期與隨機漂移：Vp-p≤20mV            CC≤200 mV

3、保護功能：

   3.1  過壓保護（過壓點可以設定）

   3.2  過流保護（過流點可以設定）

   3.3  過熱保護

4、數字電壓表、數字電流表

5、外接采樣功能

6、外形尺寸：（寬X深X高）mm

三、電源的組成

     1、電源的主回路：由功率變壓器，可控硅控制模塊、橋式整流，電容濾波、

         晶體管串聯調整部分組成。

      2、電源的控制回路：由穩壓電路、穩流電路、保護電路、外接采樣電路組成

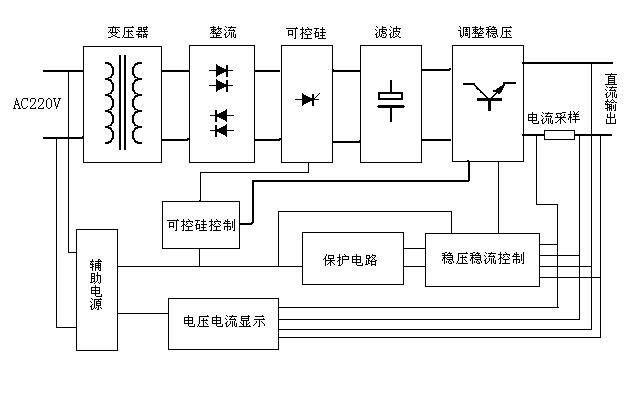

四、工作原理框圖
